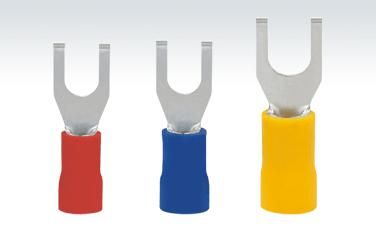

叉型预绝缘端子
UPTIME : 2010/3/27 20:53:07 / CLICKS :2027
产品概述
导线截面:0.5~1.5mm2(22-16)最大电流=19A
编号 美制
螺栓号
螺栓口直径 尺寸 颜色
B(mm) L(mm) F(mm) H(mm) D Ф(mm)
SV1.25-3 #4 3.2mm 5.7 21.2 6.5 10.0 4.3
SVS1.25-3.5

#6

3.7mm 5.7 21.2 6.5
SVL1.25-3.5 #6 3.7mm 6.4 21.2 6.5
SVS1.25-4 #8 4.3mm 6.4 21.2 6.5
SVM1.25-4 #8 4.3mm 7.2 21.2 6.5
SVL1.25-4 #8 4.3mm 8.1 21.2 6.5
SVS1.25-5 #10 5.3mm 8.1 21.2 6.5
SVL1.25-5 #10 5.3mm 9.5 21.2 6.5
SVS1.25-6 1/4 6.5mm 9.5 21.2 6.5
SVL1.25-6 1/4 6.5mm 12.0 21.2 11.0
导线截面1.5~2.5mm2(16-14) 最大电流=27A
编号 美制
螺栓号
螺栓口直径 尺寸 颜色
B(mm) L(mm) F(mm) H(mm) D Ф(mm)
SV2-3 #4 3.2mm 5.7 21.2 6.5 10.0 4.9
SVS2-3.5

#6

3.7mm 5.7 21.2 6.5
SVL2-3.5 #6 3.7mm 6.4 21.2 6.5
SVS2-4 #8 4.3mm 6.4 21.2 6.5
SVM2-4 #8 4.3mm 7.2 21.2 6.5
SVL2-4 #8 4.3mm 8.1 21.2 6.5
SVS2-5 #10 5.3mm 8.1 21.2 6.5
SVL2-5 #10 5.3mm 9.5 21.2 6.5
SVS2-6 1/4 6.5mm 9.5 21.2 6.5
SVL2-6 1/4 6.5mm 12.0 21.2 11.0
导线截面2.5~4mm2(14-12) 最大电流=37A
编号 美制
螺栓号
螺栓口直径 尺寸 颜色
B(mm) L(mm) F(mm) H(mm) D Ф(mm)
SV3.5-4 #8 4.3mm 8.0 24.8 7.0 12.5 6.2 black
SV3.5-5

#10

5.3mm 8.0 24.8 7.0
SV3.5-6 1/4 6.5mm 12.0 28.0 12.1
导线截面4~6mm2(12-10) 最大电流=48A
编号 美制
螺栓号
螺栓口直径 尺寸 颜色
B(mm) L(mm) F(mm) H(mm) D Ф(mm)
SV5.5-3.5 #6 3.7mm 8.3 25.2 7.5 12.5 6.7
SVS5.5-4

#8

4.3mm 8.3 25.2 7.5
SVL5.5-4 #8 4.3mm 9.0 23.9 7.5
SV5.5-5 #10 5.3mm 9.0 23.9 7.5
SVS5.5-6 1/4 6.5mm 9.0 23.9 7.5
SVL5.5-6 1/4 6.5mm 12.0 31.2 12.0
SV5.5-8 5/16 8.4mm 14.0 30.0 11.5
